柳州钢模板新型工具式可调节楼梯钢模板，超实用的小技术！

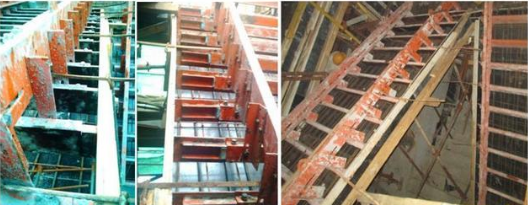

实施效果

和圆柱钢模板一样适用于用于具有多种不同规格的建筑楼梯，开展流水施工，多次周转，工期紧、质量要求高的，对模板通用性要求较高的现浇钢筋混凝土结构楼梯模板施工。

工艺原理

使用钢板材、槽钢、角钢等材料制作的模板强度高、刚度好，根据不同楼梯踏步设计参数，确定最佳楼梯踏步变动范围，柳州钢模板通过各部件连接处开槽、成孔，实现每一个踏步挡板可以上下前后调节位置，并满足每一个踏步变动范围；通过工具化各部件，以标准楼梯为基准，扩展非标准部件；全部采用螺栓连接代替焊接技术，楼梯可灵活组装、拆解，一般楼梯规格均适用；组装后可利用塔吊进行垂直运输，整体吊装，整体拆除。确保位置准确，达到施工和设计要求目的。

施工工艺流程及操作要点

1、工艺流程

工具式可调节楼梯钢模板设计→模板加工制作→楼梯梯段底模及钢筋安装→模板各部件螺栓连接组装→按楼梯设计工况调节定型→吊装就位及固定→安装楼梯侧面模板→检查验收→浇筑混凝土→模板拆除清理备用。

2、操作要点

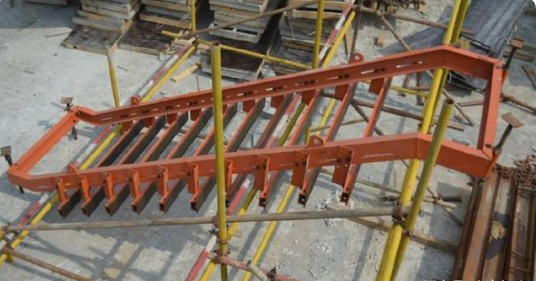

2.1楼梯可调钢模板设计

模板主要选用6种原材料：钢板，槽钢，角钢,螺栓，钢管，微调螺杆。

（2）可调节性设计

模板支架部件上开有调节螺栓位置的活动槽，实现踏步挡板的间距可调节性；钢膜板厂家利用不等边角钢L100X63X7把楼梯踏步挡板与支架连接，采用100mm宽角钢是为了增加两个连接螺栓的距离，有利于平衡踏步混凝土浇筑过程产生的侧压力。在挡板连接角钢短边上开长度为100mm的活动槽，赋予螺栓一段可调节位置的活动范围；在挡板连接角钢长边上开三排孔，排距65mm，成151°夹角（同楼梯斜角），增加调节能力。根据楼梯踏步高度和宽度不同，通过调节楼梯踏步挡板之间的间距和高度，调节楼梯斜率，满足不同规格的楼梯模板施工，实现了楼梯钢模板的可调节性。

（4）梯段长度接长扩展

根据楼梯设计情况，选择适应最多不同规格的楼梯作为标准梯段模板，本工程是以12步为标准梯段模板，增加支架配件和踏步挡板，更换标准模板末端，通过10mm厚连接板接长，本工程分别接长至14步和16步；n步楼梯踏步模板，同时可以用于n和n-1步楼梯模板施工，当步数相差较多时，通过增加配件满足施工需要，实现了楼梯钢模板的长度接长扩展性。

侧面模板固定

解决的问题

在公建建筑中,楼梯设计种类多样，规格不一,楼梯踏步模板通常选用木模板或钢制定型模板,但由于木材材质各项物理性能指标受限,制作安装花费人工多,质量不宜保证,且浪费木材；钢制楼梯模板是焊接定型而不能调节,适用范围程度较单一，不能很好的满足多种楼梯互相调用，在施工当中，每种楼梯均需单独配置，不仅投入费用大，而且普通钢制楼梯模板的利用效率也较低。

价值

在楼梯模板技术领域，利用螺栓技术代替焊接技术，对钢制焊接模板进行改良和创新设计，将钢板、槽钢、角钢、螺栓等制作成各功能部件，由散件组装成不同规格尺寸的楼梯模板，结合现场常见工具，满足现浇结构楼梯施工需求。 采用可调节钢制楼梯模板优点较多：自身刚度大、周转次数多、施工方便、一次整体吊装与拆除、对于特殊部位可以现场散拼与散拆，设计为工具式组装模板，可以调节楼梯踏步宽度、长度、高度、步数，故适用范围较广。该模板的使用，可以提高楼梯混凝土构件的表面观感质量，有效控制施工误差；可以节约木材，提高功效；适用性好，减少投入成本，应用推广价值较高。
