新型工具式可调节楼梯钢模板,超实用的小技术!

您的当前位置: 首 页 >> 新闻中心 >> 行业新闻

新型工具式可调节楼梯钢模板,超实用的小技术!

发布日期:2020-02-28 作者: 点击:

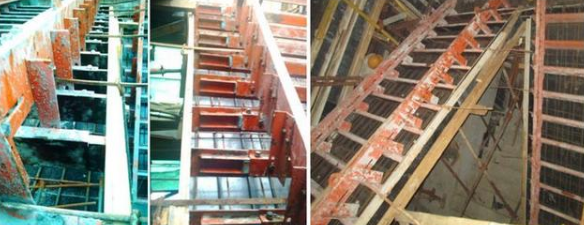

工具式可调节楼梯钢模板:规避了木模板和钢制定型模板的缺点,同时吸取了这两种模板的优点,创新多项有益实施效果,体现绿色建造的典型技术应用,能够充分的满足建筑施工领域对工具式可调节楼梯钢模板厂家的市场需求。

实施效果:适用于用于具有多种不同规格的建筑楼梯,开展流水施工,多次周转,工期紧、质量要求高的,对模板通用性要求较高的现浇钢筋混凝土结构楼梯模板施工。

柳州钢模板

工艺原理:使用钢板材、槽钢、角钢等材料制作的模板强度高、刚度好,根据不同楼梯踏步设计参数,确定最佳楼梯踏步变动范围,通过各部件连接处开槽、成孔,实现每一个踏步挡板可以上下前后调节位置,并满足每一个踏步变动范围;通过工具化各部件,以标准楼梯为基准,扩展非标准部件;全部采用螺栓连接代替焊接技术,楼梯可灵活组装、拆解,一般楼梯规格均适用;组装后可利用塔吊进行垂直运输,整体吊装,整体拆除。确保位置准确,达到施工和设计要求目的。

柳州钢模板厂家对楼梯钢模板施工工艺流程及操作要点:

1、工艺流程

工具式可调节楼梯钢模板设计→模板加工制作→楼梯梯段底模及钢筋安装→模板各部件螺栓连接组装→按楼梯设计工况调节定型→吊装就位及固定→安装楼梯侧面模板→检查验收→浇筑混凝土→模板拆除清理备用。

2、操作要点

2.1楼梯可调钢模板设计

模板主要选用6种原材料:钢板,槽钢,角钢,螺栓,钢管,微调螺杆。

圆柱钢模板

(1)工具化设计

利用型材加工,通过螺栓连接解决了楼梯模板焊接定型造成各部件位置相对固定不变的问题,采用16#槽钢作为模板支架,两侧末端通过10mm厚“L”型连接板与横向短槽钢支架螺栓固定,形成模板支架架构。楼梯钢模板各功能部件如下图①~⑥,其中模板支架部件通过连接角钢部件与踏步挡板部件采用40mm长8.8级螺栓连接,达到楼梯模板可在操作面一一被散拼成整体使用,可拆解成每个单体部件搬运;也可在使用前现场组装完毕后再整体吊装、整体拆除,实现了楼梯钢模板的工具化。

(2)可调节性设计

模板支架部件上开有调节螺栓位置的活动槽,实现踏步挡板的间距可调节性;利用不等边角钢L100X63X7把楼梯踏步挡板与支架连接,采用100mm宽角钢是为了增加两个连接螺栓的距离,有利于平衡踏步混凝土浇筑过程产生的侧压力。在挡板连接角钢短边上开长度为100mm的活动槽,赋予螺栓一段可调节位置的活动范围;在挡板连接角钢长边上开三排孔,排距65mm,成151°夹角(同楼梯斜角),增加调节能力。根据楼梯踏步高度和宽度不同,通过调节楼梯踏步挡板之间的间距和高度,调节楼梯斜率,满足不同规格的楼梯模板施工,实现了楼梯钢模板的可调节性。

钢模板厂家

(3)踏步挡板接长扩展

面板:选用8厚钢板。

背楞:10#槽钢,固定处底部开洞42X100,便于螺栓穿入。

背楞与面板连接采用焊接,并应减小焊接变形,采用间隔焊接,焊缝长度150@150,打磨、校正面板平整度。

楞与面板连接采用焊接,为减小面板焊接变形,焊缝长度100@100,面板应打磨、校正平整度。背楞槽钢定位偏上设计为了增加楼梯踏步混凝土找平、收面的操作空间。

根据楼梯设计不同宽度,以最小的踏步宽度为标准(如:1500mm宽),制作踏步挡板配件,利用螺栓连接接长,端口采用挤塑聚苯板封堵,从而满足不同宽度(如1550mm,1800mm宽)的楼梯施工,实现了楼梯钢模板的宽度接长扩展性。

价值:在楼梯模板技术领域,利用螺栓技术代替焊接技术,对钢制焊接模板进行改良和创新设计,将钢板、槽钢、角钢、螺栓等制作成各功能部件,由散件组装成不同规格尺寸的楼梯模板,结合现场常见工具,满足现浇结构楼梯施工需求。 采用可调节钢制楼梯模板优点较多:自身刚度大、周转次数多、施工方便、一次整体吊装与拆除、对于特殊部位可以现场散拼与散拆,设计为工具式组装模板,可以调节楼梯踏步宽度、长度、高度、步数,故适用范围较广。该模板的使用,可以提高楼梯混凝土构件的表面观感质量,有效控制施工误差;可以节约木材,提高功效;适用性好,减少投入成本,应用推广价值较高。
